U 자형 볼트는 무엇입니까?

U-볼트 구매 지침

볼트는 직경 1/2인치 이상의 강철로 만든 맞춤형 U자형 볼트로 제작할 수 있습니다. 따라서 필요한 U-볼트의 직경이 1/2인치 이상이면 벤딩 장비와 강재 자체의 능력 한계 내에서 제작할 수 있습니다. 무엇을 제조할 수 있는지 더 잘 이해하려면 당사가 U-볼트를 제조하는 방식을 이해해야 합니다.

정사각형 대 둥근 구부러진 U-볼트

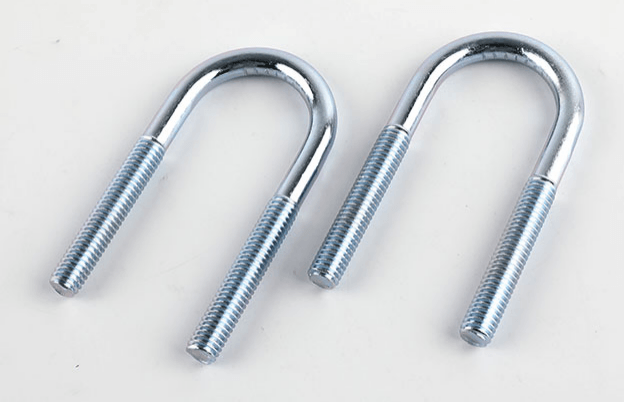

라운드 벤드 U자형 볼트
U자형 볼트에는 둥근 구부러진 U자형 볼트와 사각형 구부러진 U자형 볼트의 두 가지 유형이 있습니다. 둥글게 구부러진 U자형 볼트의 모양은 문자 "U"와 유사하며 일반적으로 둥근 막대나 파이프에 무언가를 고정하는 데 사용됩니다. 라운드 엘보우 U자형 볼트를 만들기 위해 먼저 스틸 라운드 바 부분을 적절한 길이로 절단한 다음 최종 U볼트와 동일한 직경의 핀 주위에 해당 스틸 조각을 구부립니다. 예를 들어 직경 3인치 막대에 장착할 수 있는 둥근 U-볼트가 필요한 경우 직경 3인치 핀에 구부릴 수 있습니다. 아래에서 이 작업에 대한 짧은 비디오를 볼 수 있습니다.

사각 곡선 U-볼트
U-볼트의 또 다른 유형은 사각 곡선 U-볼트입니다. 응용 프로그램은 다양할 수 있지만 이러한 유형의 U-볼트는 일반적으로 정사각형 목재 빔 또는 정사각형 강철 튜브와 같은 일반적으로 정사각형 또는 직사각형 모양을 둘러쌉니다. 이러한 유형의 u-볼트를 만드는 것은 더 복잡하며 몇 가지 다른 고려 사항이 필요합니다. 이러한 유형의 U-볼트 제조를 시작하기 전에 몇 가지 다른 정보를 알아야 합니다. U-볼트는 원형 보강재로 만들어지고 원형 핀 주위로 구부러지기 때문에 엘보 자체는 원형 프로파일을 갖게 됩니다. 많은 건축 응용 프로그램에서 이것은 문제가 되지 않습니다. 그러나 특정 자동차나 트레일러를 사용하는 것과 같은 특정 정밀 응용 분야에서는 U-볼트가 엘보우에서 정확하고 예리한 직각을 가져야 할 수 있습니다. 이 경우 필요한 U-볼트를 생산하지 못할 수 있습니다.

정사각형 대 둥근 구부러진 U-볼트

굽힘 반경 결정
반경 굽힘이 응용 분야에 적합하다고 판단되면 다음으로 고려해야 할 사항은 U-볼트의 직경과 굽힘 반경 사이의 관계입니다. 사각형으로 굽은 U-볼트의 경우 일반적으로 굽힘 반경은 굽힐 재료 직경의 두 배 이상이어야 합니다. 예를 들어, 사각 엘보우의 U-볼트가 1/2인치 재질로 만들어진 경우 각 엘보우의 반지름은 1인치 이상이어야 합니다. 경우에 따라 열간 굽힘 작업을 통해 더 날카로운 굽힘을 수행할 수 있으므로 추가 노동이 필요합니다.

기타 고려 사항
고려해야 할 U-볼트 제조의 또 다른 측면은 각 다리의 스레드 양이 이러한 다리의 길이와 관련이 있다는 것입니다. 나사산 길이는 재료의 직경, 사용된 강철 유형(저탄소강 또는 고장력강) 및 굽힘 반경의 기능에 따라 달라집니다. 일반적으로 U자형 볼트는 여기에서 두 가지 범주로 나뉩니다.

직경이 1인치 이하인 연강으로 만든 U-볼트
U-볼트는 직경이 1-1/8인치 이상인 저탄소강 또는 모든 직경의 고장력강으로 만들어집니다.
그룹 1의 경우 일반적인 규칙은 굽힘 반경이 1인치 이상이 될 때까지 스레드를 시작해서는 안 된다는 것입니다. 그룹 2의 경우 규칙은 굽힘 각도보다 최소 1인치 위(반지름은 반지름의 두 배임)까지 나사산을 시작해서는 안 된다는 것입니다. 이러한 제한이 있는 이유는 제조 과정에서 U자형 볼트 발을 따라 더 연장된 나사산이 벤딩되는 스틸 영역을 침범하여 벤딩 롤러에 의해 찌그러질 수 있기 때문입니다. 반지름이나 지름에서 1인치 떨어진 거리가 가장 작다는 것을 기억하십시오. 멀수록 좋습니다.

U-볼트 나사 정리

때때로 고려될 수 있는 마지막 항목은 U-볼트 제조를 위한 ASTM 사양입니다. U-볼트가 경화 및 템퍼링된 고강도 강철로 만들어진 경우 원하는 모양을 얻기 위해 구부리기 전에 재료를 가열해야 할 수 있습니다. 이 경우 소재를 금속 열처리 업체로 보내 열처리를 하여 제조 과정에서 가열된 일부 강재의 고강도 특성을 복원해야 합니다. 이것은 주문 생산의 시간과 비용을 증가시킬 것입니다.
