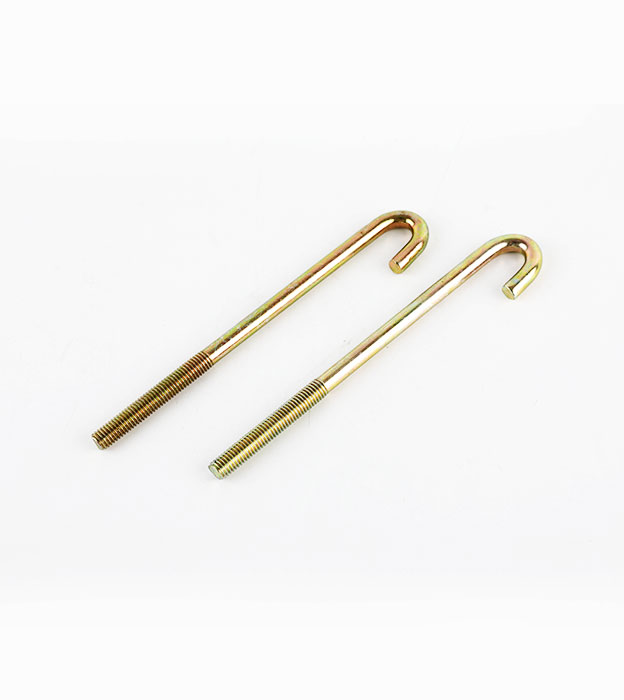

볼트 패스너의 요소는 무엇입니까

볼트 패스너는 한 쌍의 내부 및 외부 볼트를 사용하여 일부 부품을 연결하고 고정합니다. 그들은 모두 볼트의 기하학적 모양을 결정하는 데 사용되는 볼트의 나사산 모양이라는 유사한 특성을 가지고 있지만 요소가 동일하면 내부 및 외부 볼트를 함께 나사로 조일 수 있습니다. 볼트 패스너의 요소는 무엇입니까? 주로 다음과 같은 여섯 가지 핵심 요소가 있습니다.

1. 작업 높이: 볼트 축에 수직인 방향으로 2상 정합 볼트 나사산의 겹침 부분 사이의 거리. 볼트의 호칭지름은 파이프 내경을 제외한 파이프 볼트의 호칭지름이며, 외경은 호칭지름이다. 볼트는 표준화되었으며 미터법(미터법) 및 임페리얼 시스템에서 사용할 수 있습니다. 국제 표준은 미터법을 채택하고 중국도 미터법을 채택합니다.

2. 리드: 두 지점에 해당하는 피치 선에서 인접한 두 치아 사이의 축 방향 거리를 피치라고 합니다. 동일한 나선형 선에서 중간 지름 선의 인접한 두 톱니 사이의 축 방향 거리를 리드라고 합니다. 라인 수 n, 피치 P 및 리드 S 사이의 관계는 S=n·P이다.

3. 회전 방향: 축을 따라 볼 때 시계 방향으로 회전하는 볼트는 오른 손잡이 볼트가 되고, 시계 반대 방향으로 회전하는 볼트는 왼손 볼트라고 합니다.

4. 장경, 소경 및 중경: 장경은 외부 볼트의 상단과 암나사의 하단과 일치하는 가상의 원통형 또는 테이퍼 표면의 직경을 말합니다. 수나사의 장경은 d로, 암나사의 직경은 장경을 D로 나타낸다. 내부 스레드의 문장. 수나사의 소경은 d1, 암나사의 소경은 D1로 표시됩니다. 예를 들어, 큰 지름과 작은 지름 사이에 있는 자동차 나사는 원통형 표면(또는 원추형)을 상상하며, 축 단면에서 일반 선의 톱니 너비는 홈의 너비와 같습니다. 가상 원통면의 지름을 피치 지름이라고 하며 d2(또는 D2)로 표시합니다.

5. 톱니형상 : 나사산 축을 통과하는 단면에서 나사산의 윤곽형상을 톱니형상이라고 합니다. 인접한 두 플랭크 사이의 각도를 프로파일 각도라고 합니다. 일반적으로 사용되는 일반 스레드는 프로파일 각도가 60°인 삼각형 프로파일을 가지고 있습니다.

6. 선 번호: 스레드를 형성하는 나선형 선의 수를 선 번호라고 합니다. 단일 스레드 및 다중 스레드 스레드가 있으며 다중 스레드 스레드는 축에 수직인 섹션에 고르게 분포됩니다.
